الخلية ، والقطاع ، والناقل ، وتردد الموجة الحاملة كلها مفاهيم متعلقة بمحطات قاعدة الاتصالات المتنقلة.
لنبدأ بالمحطة الأساسية.
تعد المحطة الأساسية جزءًا مهمًا من شبكة الوصول اللاسلكي في شبكة اتصالات الهاتف المحمول.
وتتمثل الوظائف الرئيسية للمحطة الأساسية في تعديل الإشارة وإزالتها ، وإرسال واستقبال الترددات الراديوية.

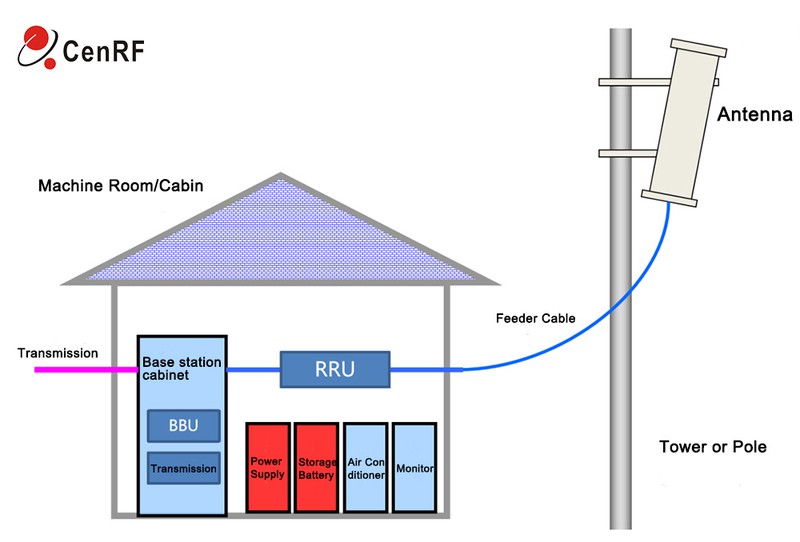

في عصر 4G ، كانت مكونات الأجهزة الرئيسية للمحطة الأساسية هي BBU (وحدة معالجة النطاق الأساسي) ، RRU (وحدة التحكم عن بعد بالراديو) ونظام تغذية الهوائي (الهوائي ، المغذي). في عصر 5G ، تغيرت الأجهزة ، وأصبح الهوائي المنفعل هوائيًا نشطًا ، وهو AAU (وحدة الهوائي النشط).

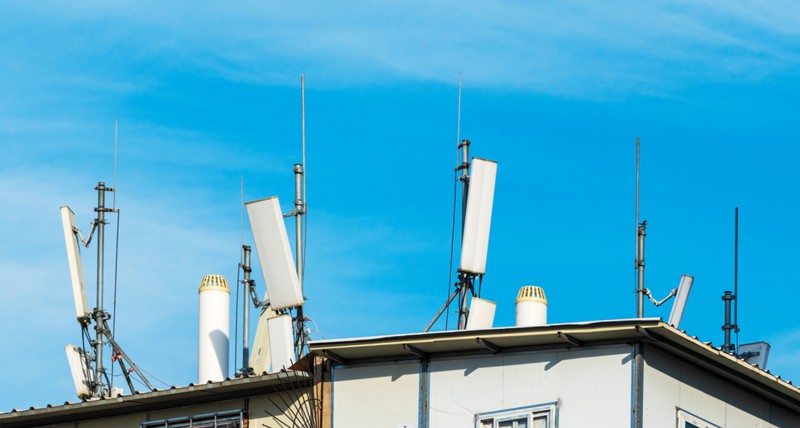

في الحياة الواقعية ، غالبًا ما نرى محطات قاعدية. على سبيل المثال على النحو التالي:

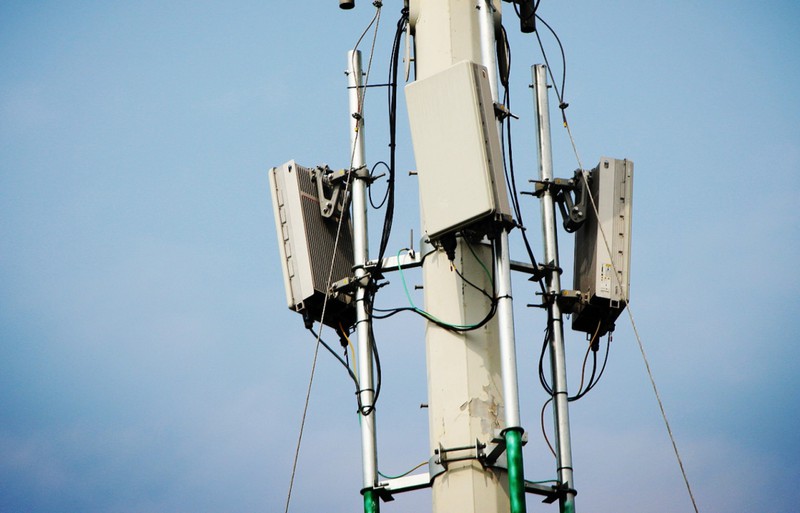

في الواقع ، بالمعنى الدقيق للكلمة ، الصورة أعلاه هي برج حديدي لموقع مادي (أو موقع ، "محطة"). تتدلى على البرج الحديدي العديد من هوائيات المحطة الأساسية.
عادة ، لا يحتوي الموقع على محطة أساسية واحدة فحسب ، بل يحتوي على محطات قاعدة متعددة.
على سبيل المثال ، لدى المشغلين مثل China Mobile و China Telecom و China Unicom محطات قاعدية خاصة بهم ، وجميعها مثبتة على نفس الموقع.
علاوة على ذلك ، حتى لو كانت مشغلًا ، فمن المحتمل أن تكون هناك محطات أساسية بمعايير شبكة مختلفة مثل 2G ، 3G ، 4G ، 5G ، إلخ ، كل ذلك في هذا الموقع.

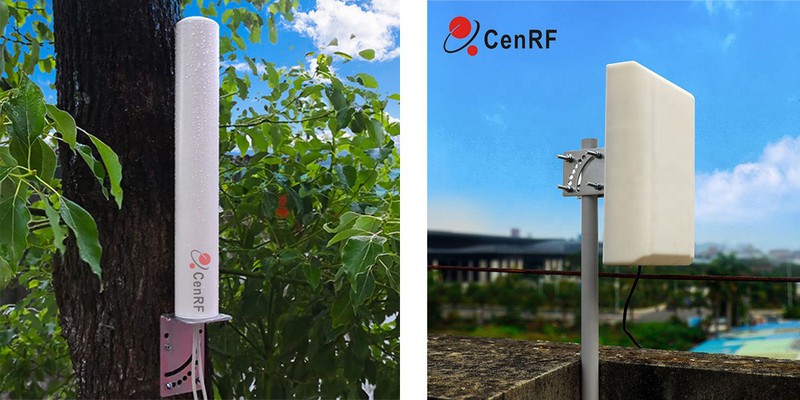

عند إدخال الهوائيات من قبل ، ذكر أن الهوائيات تشمل هوائيات شاملة الاتجاهات وهوائيات اتجاهية. الهوائيات متعددة الاتجاهات (عادة على شكل سوطي ، أسطواني الشكل) تنقل الإشارات في جميع الاتجاهات. الهوائيات الاتجاهية (عادة على شكل لوحة) ترسل إشارات في اتجاه محدد.

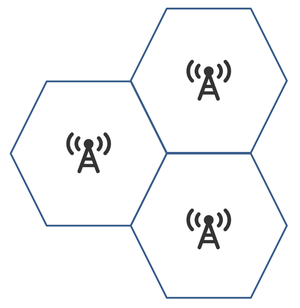

بالنسبة لبعض المناطق ذات مجال الرؤية الواسع وكثافة المستخدم المنخفضة ، تُستخدم الهوائيات شاملة الاتجاهات لتغطية مساحة كبيرة حول المنطقة بإشارات منخفضة التردد (طول موجي أطول ، وقدرة أفضل على الانعراج ، ومسافة تغطية طويلة). وهذا ما يسمى "الحافز المركزي".
بالنسبة للمناطق المعقدة والمناطق ذات الكثافة العالية للمستخدم ، يمكن استخدام الهوائيات الاتجاهية لتحسين تغطية الإشارة.
بعد الحساب ، وجد الخبراء أن طريقة 3 هوائيات (كل منها تغطي 120 درجة) هي الأكثر فعالية من حيث التكلفة وأفضل تأثير. لذلك ، يوجد تصميم لثلاث مناطق تغطية لمحطة قاعدة واحدة.

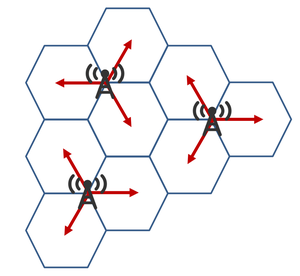

كما يتضح من الشكل أدناه ، تقع المحطة الأساسية على الرؤوس الثلاثة للشكل السداسي في كل خلية ، وتستخدم كل محطة قاعدة ثلاثة هوائيات اتجاهية لتغطية ثلث الخلايا الثلاث المجاورة.
الطريقة المذكورة أعلاه تسمى طريقة "حافز الرأس".
يمكنك أن ترى أن تغطية الهوائيات الاتجاهية أكثر مرونة ، والتي يمكن أن تقضي بشكل فعال على تأثير العوائق في الخلية.
بالطبع ، بالإضافة إلى 3 هوائيات ، يمكن أيضًا استخدام طرق تغطية أخرى ، على سبيل المثال ، 6 هوائيات ، يغطي كل منها 60 درجة.
سواء كانت 60 درجة أو 30 درجة ، فإن منطقة التغطية تبدو وكأنها مروحة. منطقة التغطية اللاسلكية هذه عبارة عن قطاع (قطاع). مثل المحطة الأساسية ، فإن القطاع هو مفهوم مادي وهو موجود بالفعل.
في الصناعة ، توجد بشكل عام أسماء محطات قاعدية من النوع S و O. يشير S إلى موقع قطاعي ، اتجاهي ، قطاعي. O تعني متعدد الاتجاهات ، متعدد الاتجاهات.
إذن ما هو الحي؟ هل المحطة الأساسية خلية؟ أم أن القطاع هو المجتمع؟
الجواب: ليس بالضرورة.
قبل تقديم الخلية ، أحتاج إلى تقديم مفهومين - تردد الموجة الحاملة وتردد الموجة الحاملة.
الناقل ، حامل الاسم الإنجليزي ، هو أيضًا مفهوم مادي. بشكل عام ، يشير إلى الموجات الكهرومغناطيسية اللاسلكية المعدلة التي تحمل معلومات مثل الصوت والفيديو. سيشغل كل ناقل نطاقًا معينًا من الترددات.
تردد الموجة الحاملة هو تردد الموجة الحاملة. هناك العديد من الإشارات إلى تردد الموجة الحاملة ، وأحيانًا يشير إلى قيمة التردد ، وأحيانًا يشير إلى الأجهزة ذات الصلة. قيمة التردد المركزي للموجة الحاملة هي نقطة التردد المركزية.
إذا كان هناك ناقل واحد فقط في قطاع واحد ، فقد لا تكون السعة كافية. في هذا الوقت ، سيتم تكوين شركات اتصالات متعددة.
القطاع مفهوم فيزيائي ، بينما الخلية مفهوم منطقي. معايير الشبكة المختلفة لها تعريفات مختلفة للخلايا.
في قطاع 2G GSM ، الخلية =.
2G GSM هو نظام ضيق النطاق بسعة ناقل فردي صغير. لذلك ، يتم "تجميع" شركات النقل المتعددة معًا لتشكيل "خلية".
على سبيل المثال ، تعني S 2/2/2: يحتوي الموقع على 3 خلايا (قطاعات) ، وتحتوي كل خلية على ناقلتين.
في شبكات 3G WCDMA ، و 4G LTE ، و 5G ، وشبكة الجوال=الخلوية.
3G WCDMA عبارة عن CDMA عريض النطاق ، وشبكة 4G LTE لها نطاق ترددي أكبر للناقل الفردي. بالنسبة لقطاع واحد ، يكفي تكوين مشغلات 1-2.
إذا كان تكوين S 1/1/1 ، 3 قطاعات ، وكل قطاع به ناقل واحد فقط ، فهناك 3 خلايا في المجموع. (تُستخدم رموز التخليط للتمييز بين الخلايا ، على سبيل المثال ، تُستخدم الرموز 1 و 2 و 3 في رموز التخليط).
إذا كان تكوين S 2/2/2 ، 3 قطاعات ، كل قطاع به ناقلان ، ثم هناك 3 × 2=6 خلية في المجموع. (يرتبط عدد الخلايا التي يمكن تكوينها في قطاع واحد بقدرات الأجهزة.)
يمكننا أيضًا حفظه بهذه الطريقة البسيطة - عرض النطاق الترددي صغير ، وعدد الموجات الحاملة كبير ، وتم تكوين العديد من شركات النقل كخلية واحدة. إذا كان عرض النطاق الترددي كبيرًا ، فإن عدد الموجات الحاملة صغير ، وحامل واحد هو خلية واحدة.
ختاماً:
تسمى منطقة التغطية اللاسلكية المحددة بواسطة رمز هوية المحطة الأساسية (رمز تعريف المحطة الأساسية ، BSIC) أو رمز هوية الخلية العالمية (المعرف العالمي للخلية ، CGI) بالخلية.
الخلية هي أصغر وحدة منطقة خدمة توفر وصولاً إلى المحطة الطرفية. إنها افتراضية ومنطقية. يقوم النظام بتعريفه ، ومن ثم يمكن للمهندسين معاملته ككائن لتكوين المعلمات والتحكم في الإدارة.
مفتاح تمييز المجتمع هو ما إذا كان يمكنه تقديم خدمات مستقلة.
يحتوي نظام GSM على العديد من الموجات الحاملة في خلية واحدة ، ولكن قناة واحدة فقط تبث BCCH (قناة التحكم في البث). لذلك ، يمكن للخلية تقديم خدمات خلوية فقط عندما يتم الجمع بين العديد من الموجات الحاملة.
تمتلك شركات النقل المختلفة لـ WCDMA و LTE إشارات تجريبية مستقلة. لذلك ، الناقل هو مفهوم الخلية. (www.cenrf.net)
