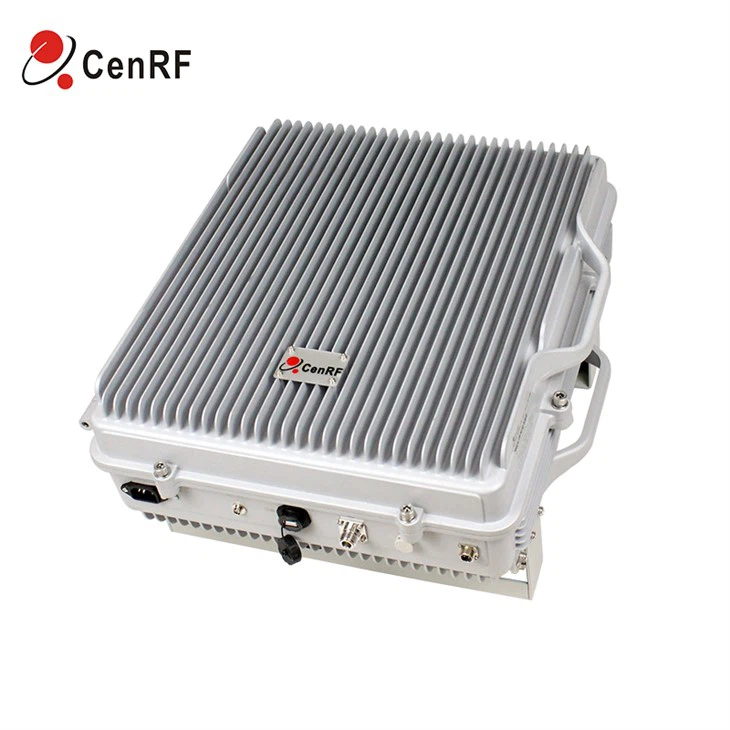

20W السلطة العليا LTE1800 مكبا مضمنة الداعم

مزايا النظام

سينرف فد-LTE1800 مكبا إنلين بوستر تستخدم في توليفات مع محطات قاعدة أو مكررات لتضخيم وتوزيع إشارات الوصلة الصاعدة والهابطة في المباني. فهو يعزز بشكل فعال الإشارات في مناطق الظل في ارتفاع مرتفع في المناطق الحضرية مثل الفنادق ومباني المكاتب ومراكز التسوق والمجمعات السكنية وكذلك الطوابق السفلية.

انظر الرسم البياني التطبيق في الشكل، الداعم يأخذ مدخلات مصدر إشارة من كابل التغذية عن طريق مقرنة أو الخائن، تضخيم وتوزع إشارة إلى الهوائي أنظمة التغطية الفرعية.

سينرف فد-LTE1800 مكبا مضمنة الداعم مصممة بشكل نمطي، يمكن للمستخدمين نشر معدل الانتاج رف متنوعة وخيارات امدادات الطاقة لمختلف المشاريع، التي توفر حلا منخفض التكلفة وعالية القدرة على تحسين شبكة الاتصالات المتنقلة.


التطبيقات:

图片 62.jpg و

مواصفات المنتج:

● دعم المعطي ناقلات، مثالية لالمعطي مشغلي في بناء الحل.

● استخدام خطية عالية واسعة النطاق ومكبر للصوت متعدد التشكيل البيني المنخفض، لضمان إدخال إشارة قوية من الناتج الخطي.

● يمكن توصيل ضوضاء النظام منخفضة جدا متعددة التعزيز مضمنة في موازاة ذلك.

● الرقمية المزامنة التلقائية الذكية مع بتس المانحة.

● مودم متكامل ودما (UMTS2100) مع برنامج أومت. دعم اختياري أومك نظام الإدارة عن بعد (نمس).

● IP65 الألومنيوم يلقي غلاف مصممة لجميع أنواع البيئات في الهواء الطلق وداخلية صعبة.

● اختياري بطارية احتياطية وخيارات متعددة امدادات الطاقة المتاحة (أس / دس / الطاقة الشمسية).

● أعلى المعايير الصناعية القياسية المطبقة، مع متبف أكثر من 60،000hrs.

امدادات الطاقة والمواصفات الميكانيكية

مزود الطاقة	أس: 220V ± 60V، 45 ~ 55Hz
البعد والوزن	395 * 460 * 185mm، ≤20kg
ماكس. استهلاك الطاقة	≤150W
درجة حرارة التشغيل	-25 إلى + 55 ℃
رطوبة العملية	≤95٪
الطبقة البيئية	IP65
رف موصل	N-فيمال، 50ohm
MTBF	≥50000 ساعات
مراقبة واجهة	مراقبة المحلية: RS232، مراقب عن بعد: 485
رقم المنتج	CRF-MCPA2100-B043	ودما (UMTS2100) مكبا الداعم 20W

المواصفات الالكترونية

بند	تخصيص
	الهابطة	الإرسال
نطاق الترددات	2110 - 2170 ميجا هرتز	1920 - 1980MHz
انتاج الطاقة (الحد الأقصى)	43 ± 2dBm	-10 ± 2dBm
الربح (الحد الأقصى)	45 ± 3DB و	42 ± 3DB و
NF	-	≤5dB في دقيقة. ربح
ماكس الإدخال دون ضرر	10dBm	-10dBm
كسب تعديل المدى / الخطوة	≥20dB / 1DB
كسب خطأ قابل للتعديل	كسب نطاق قابل للتعديل هو 0 ~ 20dB، error≤1dB؛ ≥21dB، error≤1.5dB
ALC	عند إضافة ≤10dB في الحد الأقصى. مستوى الانتاج، الاختلاف الناتج ≤ ± 2dB، عند إضافة> 10dB، خرج الاختلاف ≤ ± 2dB أو أن يكون خارج.
تموج في الفرقة	≤2dB / 3.84MHz، ≤4dB في عرض النطاق الترددي
VSWR	≤1.5
تأخير الوقت	≤1.5μs
البث الهامشي	يتوافق مع المواصفة 3GPP تيسي 25.106 و 3GPP تيسي 25.143
قناع البث الطيفي	يتوافق مع المواصفة 3GPP تيسي 25.106 و 3GPP تيسي 25.143
الإدخال بين التشكيل	يتوافق مع المواصفة 3GPP تيسي 25.106 و 3GPP تيسي 25.143
ACRR	يتوافق مع المواصفة 3GPP تيسي 25.106 و 3GPP تيسي 25.143
من كسب الفرقة	يتوافق مع المواصفة 3GPP تيسي 25.106 و 3GPP تيسي 25.143
تردد الاستقرار	≤0.01ppm
PCDE	≤ 35 ديسيبل
EVM	≤12.5٪

إذا كنت مهتما لدينا 20 واط عالية الطاقة lte1800 مكبا مضمنة معززة، يرجى أن يكون حرا لشراء منتجات ذات جودة عالية من المصنع. باعتبارها واحدة من أفضل المصنعين والموردين، وسوف نقدم لكم جيدة بعد-- خدمة بيع وسرعة التسليم.
