4H 8 منافذ 1710-2690MHz 18dBi

المواصفات الكهربائية(بسطا الإصدار 12.0)

نطاق التردد (ميجا هرتز)

4×(1710-2690)(Y1,Y2,Y3,Y4)

النطاق الفرعي للتردد (MHz)

1710-1920

1920-2180

2300-2400

2500-2690

الاستقطاب(الدرجة)

±45

الميل الكهربائي للأسفل (درجة)

0-10 (منظم كهربائي مستقل)

الكسب (ديسيبل)

إمالة متوسطة

17.1

17.6

17.9

18.0

على كل الميلان

17.0±0.5

17.5±0.5

17.8±0.5

17.9±0.5

قمع الفص الجانبي العلوي الأول (ديسيبل)

>16

>16

>17

>17

عرض الشعاع السمت 3 ديسيبل (درجة)

68±6

64±5

59±5

58±5

ارتفاع عرض الشعاع 3 ديسيبل (درجة)

6.3±0.5

5.7±0.5

5.2±0.4

4.8±0.3

نسبة الاستقطاب المتبادل @0 درجة (ديسيبل)

>24

>24

>21

>21

نسبة الاستقطاب المتقاطع عند ±60 درجة (ديسيبل)

>10

>10

>9

>9

نسبة الأمام إلى الخلف، 180 درجة ± 30 درجة (ديسيبل)

>22

>23

>23

>24

معدل الموجة الدائمة

<1.5

3rd PIM@2 x 43 ديسيبل (dBc)

<-150

العزل: داخل النظام (ديسيبل)

>28

العزل: بين الأنظمة (ديسيبل)

>28

الحد الأقصى للطاقة لكل منفذ (وات)

250

المقاومة (Ω)

50

الحماية من الصواعق

أرض التيار المستمر

المواصفات الميكانيكية(بسطا الإصدار 12.0)

نوع RET

RET المتكامل (AISG2.0/3GPP)

موصلات AISG (1 مدخل و1 مخرج)

(داخل: ذكر؛خارج: أنثى)

موصل

8×4.3-10 أنثى، أسفل

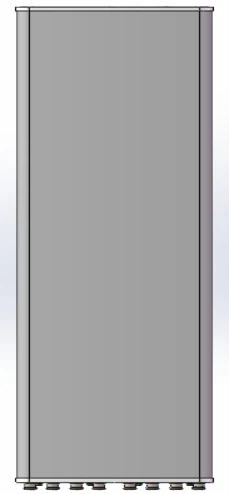

أبعاد الهوائي (الارتفاع × العرض × العمق) (مم)

1470×480×135

أبعاد التعبئة (الارتفاع × العرض × العمق) (مم)

1730×560×236

وزن الهوائي (كجم)

20±0.5

وزن المشابك (كجم)

5.2±0.5

وزن التعبئة (كجم)

27.6±0.5

قطر عمود التثبيت

f50 ~f110mm

مادة الرادار

الألياف الزجاجية

مدى الميل الميكانيكي (درجة)

0~10

لون الرادار

رمادي فاتح

درجة الحرارة التشغيلية (درجة)

-40 إلى +70

حمل الرياح عند 150 كم/ساعة (شمال)

587/206/653(أمامي/جانبي/أقصى)

الحد الأقصى لسرعة الرياح التشغيلية (كم/ساعة)

241

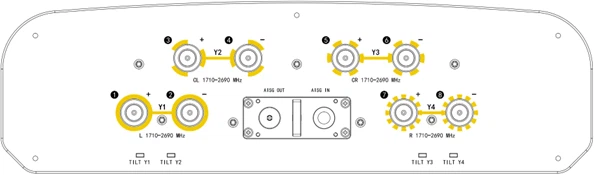

تَخطِيط

نطاق التردد

مصفوفة

موصل

1710-2690ميجا هرتز

Y1/Y2/Y3/Y4

1-2/3-4/5-6/7-8

نمط

1710-2690ميجا هرتز

مُكَمِّلات

غرض

نموذج

الوزن (كجم)

مدى الميل الميكانيكي (درجة)

طقم التركيب

38أأ

5.2±0.5

0-10
