هوائي مزدوج الشعاع بأربعة منافذ Xxpol 2x(880-960)MHz 17dBi
4 × 4.3-10 موصلات أنثوية/2 متر
|
المواصفات الكهربائية(بسطا 12.0) |
||
|
نطاق التردد (ميجا هرتز) |
2×(880-960) (R1/R2) |
|
|
الكسب (ديسيبل) |
إمالة متوسطة |
17.0 |
|
على كل الميلان |
16.8±0.5 |
|
|
الاستقطاب(الدرجة) |
±45 |
|
|
عرض الشعاع السمت 3 ديسيبل (درجة) |
33±4 |
|
|
اتجاه الشعاع الأفقي (درجة) |
±26 |
|
|
نسبة الأمام إلى الخلف، 180 درجة ± 30 درجة (ديسيبل) |
>25 |
|
|
نسبة الاستقطاب المتبادل @0 درجة (ديسيبل) |
>20 |
|
|
ارتفاع عرض الشعاع 3 ديسيبل (درجة) |
10.5±0.5 |
|
|
الميل الكهربائي للأسفل (درجة) |
0-10 |
|
|
قمع الفص الجانبي العلوي الأول (ديسيبل) |
>16 |
|
|
معدل الموجة الدائمة |
<1.5 |
|
|
3rd PIM@2 x 43 ديسيبل (dBc) |
<-150 |
|
|
عزل المنفذ (ديسيبل) |
>25 |
|
|
عزل الشعاع (ديسيبل) |
>16 |
|
|
الحد الأقصى للطاقة لكل منفذ (وات) |
500 |
|
|
المقاومة (Ω) |
50 |
|
|
الحماية من الصواعق |
أرض التيار المستمر |
|
|
المواصفات الميكانيكية(بسطا 12.0) |
|||||
|
نوع RET |
RET المتكامل (AISG2.0/3GPP) |
|
|||
|
موصلات AISG (1 مدخل و1 مخرج) |
2x8 (داخل: ذكر؛ خارج: أنثى) |
||||
|
موصل |
4x4.3-10 أنثى، أسفل |
||||
|
أبعاد الهوائي (الارتفاع × العرض × العمق) (مم) |
1995x580x190 |
||||
|
أبعاد التعبئة (الارتفاع × العرض × العمق) (مم) |
2315x670x275 |
||||
|
وزن الهوائي (كجم) |
26.5±1.5 |
||||
|
وزن المشابك (كجم) |
8.0±0.5 |
||||
|
وزن التعبئة (كجم) |
39.5±1.5 |
||||
|
قطر عمود التثبيت |
f50 ~f110mm |
||||
|
مدى الميل الميكانيكي (درجة) |
0~10 |
||||
|
مادة الرادار |
الألياف الزجاجية |
||||
|
لون الرادار |
رمادي فاتح |
||||
|
درجة الحرارة التشغيلية (درجة) |
-40 إلى +70 |
||||
|
حمل الرياح عند 150 كم/ساعة (شمال) |
1070/350/1427(أمامي/جانبي/أقصى حد) |
||||
|
الحد الأقصى لسرعة الرياح التشغيلية (كم/ساعة) |
241 |
||||
|
تَخطِيط |
|||||
|
|
|
||||
|
نطاق التردد |
مصفوفة |
موصل |
الوحدة الفرعية |
نوع RET |
|
|
880-960ميجا هرتز |
R1 |
1-2 |
1# |
سريت |
|
|
880-960ميجا هرتز |
R2 |
3-4 |
2# |
سريت |
|
|

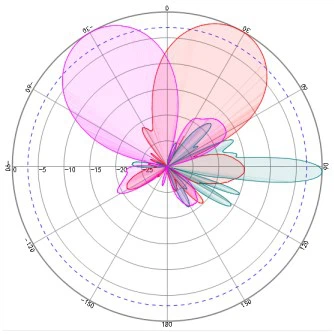

نمط |
|
|
|
880-960ميجا هرتز |
|
مُكَمِّلات |
|||
|
غرض |
نموذج |
الوزن (كجم) |
مدى الميل الميكانيكي (درجة) |
|
طقم التركيب |
168H |
8.0 |
0-10 |
